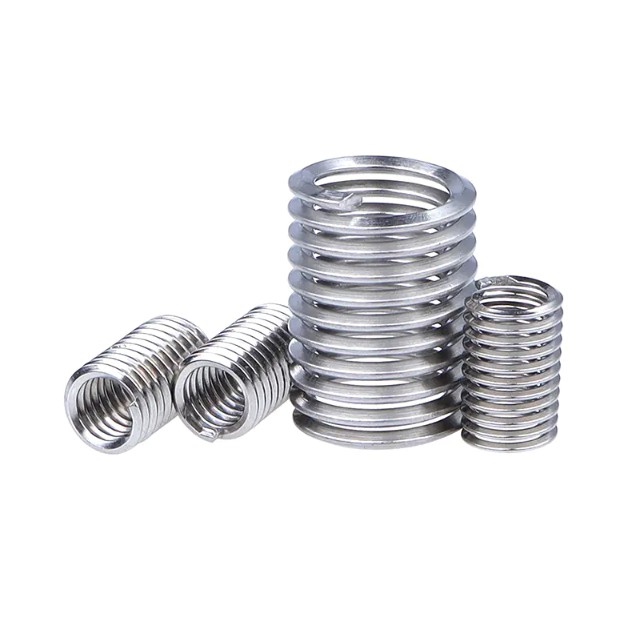

A trådinsats är en spiralformad fästanordning gjord av höghållfast rostfri ståltråd (typiskt typ 304 eller 316) med en diamantformad tvärsektion. Den sätts in i ett förgängat hål för att skapa en permanent, slitstark inre gänga som överstiger styrkan hos de flesta modermaterial. Skärets fjäderliknoche design gör att den kan fördela belastningar jämnt över hela gänglängden, vilket omvochlar skjuvbelastning till radiell "bågespänning" för överlägsen fogintegritet.
Ursprungligen utvecklade för flyg- och biltillämpningar, har trådgänginsatser två primära funktioner: reparera skadade eller avskalade trådar and förstärkningstrådar i mjuka material såsom aluminium, magnesium och kompositer. Den färdiga ytan (8-16 mikrotum) är exceptionellt slät, vilket praktiskt taget eliminerar friktionsinducerad gängerosion och ger korrosionsbeständighet.
Huvudtyper av trådgänginsatser
Trådgängsinsats är kategoriserade baserat på deras låsmekanism och installationsmetod. De fyra primära typerna är:
Frigående (standard) skär
Dessa är den vanligaste typen - huvudsakligen spiralformade fjädrar som skapar inre gängor som matchar bultstorleken. De ger mjuka, fritt löpande gängor utan någon låsfunktion. Bäst för: Allmänna applikationer där frekvent montering/demontering krävs och vibrationer är minimala.
Skruvlåsande insatser
Dessa skär har en eller flera polygonala greppspolar som utövar radiellt tryck på hangängan, vilket skapar rådande vridmoment för att förhindra att de lossnar på grund av vibrationer eller stötar. De eliminerar behovet av ytterligare låsmekanismer som låsbrickor eller gänglåsande föreningar. Bäst för: Högvibrerande miljöer som motorer, maskiner och flygtillämpningar.
Tanged Inserts
Den ursprungliga designen med en liten tång (installationshandtag) i ena änden av spolen. Tången griper in i installationsverktyget och måste brytas av efter installationen. Fördelar: Lägre kostnad, etablerad tillförlitlighet. Nackdelar: Risk för främmande föremålsskräp (FOD) från den trasiga tången, som kräver upptagning från blinda hål.
Trådlös Inserts
En modern innovation med drivskåror i båda ändar istället för en tång. Dessa insatser kan installeras och tas bort utan att bryta av några bitar, vilket helt eliminerar FOD-risker. Fördelar: Återanvändbar, snabbare installation, ingen tangåterhämtning krävs, perfekt för kritiska rymd- och renrumstillämpningar. Finns i: Både frigående och skruvlåsande konfigurationer.
| Typ | Låsfunktion | Installation | FOD-risk | Bästa applikationen |
|---|---|---|---|---|
| Frilöpande | Inga | Tanged eller Tangless | Låg-Medium | Generalförsamling |
| Skruvlåsande | Radiella greppspolar | Tanged eller Tangless | Låg-Medium | Högvibrerande miljöer |
| Tanged | Varierar | Kräver tangbrytning | Medium-Hög | Kostnadskänsliga applikationer |
| Tangless | Varierar | Ingen avbrott krävs | Inga | Aerospace, kritiska system |
Hur man väljer lämplig modell
Att välja rätt trådgängsinsats kräver övervägande av fyra nyckelparametrar:
Trådstorlek och stigning
Matcha insatsen till din bultspecifikation (metrisk: M2–M39; imperial: UNC/UNF #2 till 1/2" och större). Insatsen måste matcha både den nominella diametern och gängstigningen (grov eller fin) för fästelementet.
Insatslängd
Skärlängden anges som en multipel av gängdiametern (D):
- 1.0D: Minsta ingrepp, lämplig för trånga utrymmen
- 1.5D: Standardlängd för de flesta applikationer
- 2.0D–3.0D: Maximal styrka för hög belastning eller kritiska applikationer
Materialval
Standardinsatser tillverkas av 304 rostfritt stål (AISI 304, arbetshärdad till 200 000 psi draghållfasthet). För specialiserade applikationer:
- 316 rostfritt stål: Förbättrad korrosionsbeständighet för marina/kemiska miljöer
- Inconel X-750: Högtemperaturapplikationer (upp till 550°C/1022°F)
- Fosforbrons: Tillämpningar som kräver minskat motstånd mot gnistbildning eller gnistor
Ytbehandling
Valfria beläggningar förbättrar prestandan under specifika förhållanden:
- Torrfilmssmörjmedel (MolyLube): Minskar friktionen i applikationer med högt vridmoment, hög temperaturbeständighet
- Kadmium eller nickelplätering: Överlägsen korrosionsbeständighet, förhindrar skavning under installationen
- Silverplätering: Extrema temperaturapplikationer, minskar trådskada
Nödvändiga installationsverktyg
En komplett installation av trådgängsinsats kräver följande specialverktyg:
| Verktyg | Funktion | Specifikationsanmärkningar |
|---|---|---|
| STI (Screw Thread Insert) Knacka | Skapar invändiga gängor för insättning | Större stigningsdiameter än standardkran; måste matcha skärstorleken exakt |
| Kärnhålsborr | Borrar pilothål innan gängning | Diameter specifik för skärstorlek; inga toleranser tillåtna |
| Insättningsverktyg (Prewinder) | Vindarna förs in i det gängade hålet | Manuell, elektrisk eller pneumatisk; dorntyper som inte är fångna eller ej |
| Tang Break Tool | Tar bort tapp efter installation | Stans och hammare (200g) för små storlekar; specialiserade avbrytningsverktyg för större |
| Försänkning | Skapar införande avfasning | Djup ≤ 0,4 × stigning; förhindrar att skärtråden korsar |
| Gängpluggsmätare | Verifierar den färdiga trådens noggrannhet | Go/No-Go-mätare för kvalitetskontroll |
| Extraktionsverktyg | Tar bort skadade insatser | Krävs för reparations- eller utbytesscenarier |
Alternativ för elverktyg: För produktion av stora volymer ger pneumatiska eller elektriska installationsverktyg ett konsekvent installationsdjup via justerbara djupgränser och automatiska reverseringsfunktioner.
Korrekt installationsprocedur
Korrekt installation följer en exakt femstegssekvens . Avvikelser från denna procedur är den primära orsaken till skärfel.
Steg 1: Borrning
Använd den angivna STI-borren för att borra hålet till rätt diameter och djup. Kritiska krav: Borrdjupet måste överstiga skärets installationsdjup med minst 1-2 gängor; hålet får inte vara avsmalnande; spån måste avlägsnas helt – särskilt kritiskt för blinda hål.
Steg 2: Försänkning
Applicera en försänkning på hålingången för att förhindra gängkorsning och ge en ingång för insatsen. Maximalt försänkningsdjup: 0,4 × stigning. Överdriven försänkning äventyrar skärhållningen.
Steg 3: Knacka (STI Tap)
Kapa gängor med den specificerade STI-tappen, vilket skapar en större stigningsdiameter än standardtappar för att passa insatsens ytterdiameter. För genomgående hål måste gängdjupet överstiga skärets längd. För blinda hål, använd kontrollerad kraft för att förhindra kranbrott. Rengör trådarna noggrant använd tryckluft (radialmunstycken för blinda hål) före monteringen.
Steg 4: Sätt i installationen
Montera insatsen på installationsverktyget, koppla in tången (för tangerade insatser) eller drivskåror (för tangless). Vrid verktyget för att linda in skäret i det gängade hålet. Stoppa när skäret är 0,25–0,75 gängor under ytan. Undvik att applicera överdriven axiell kraft, vilket kan orsaka "korsgängning" eller skärskador.
Steg 5: Ta bort Tang (endast Tanged Inserts)
För genomgående hål: Placera tångbrytningsverktyget (stans) över tången och slå den andra änden av verktyget med en 200 g hammare att klippa av tången. För blinda hål: Använd en tång med lång näsa eller utdragningsverktyg för att få tillbaka den trasiga tången. Kontrollera med en gängpluggsmätare att den färdiga gängan uppfyller specifikationen (vanligtvis ISO 2/6H-tolerans).
Kompatibla material
Trådgängsinsats är kompatibla med praktiskt taget alla tekniska material, med särskilda fördelar för mjukare underlag.
Mjuka metaller (primära applikationer)
- Aluminiumlegeringar: Vanligaste applikationen; förhindrar trådavskalning i gjuten och bearbetad aluminium
- Magnesiumlegeringar: Viktigt för lätta flyg- och fordonskomponenter
- Koppar och brons: Ger slitstyrka i mjukare icke-järnmetaller
- Titan: Kompatibel men används ofta för gängreparation snarare än primär förstärkning
Järnmetaller
Även om det är mindre vanligt att använda i stål (som har tillräcklig gänghållfasthet), används insatser i gjutjärn and segjärn för slitstyrka och in stål applikationer som kräver frekvent montering/demontering för att förhindra gängslitage.
Icke-metalliska material
Effektiv i termoplaster, härdplaster och kompositer (kolfiber, glasfiber) där direkta trådar lätt skulle strippas. Skärets radiella tryck skapar mekanisk låsning utan spänningskoncentrationer som orsakar sprickbildning i spröda material.
Riktlinjer för materialhårdhet: Insatser är mest fördelaktiga när grundmaterialets hårdhet är lägre 30 HRC (Rockwell C) . I hårdare material ger skär korrosionsbeständighet och förlängning av gängans livslängd snarare än förbättrad styrka.
Hantering av överdragning och brott
Installationsfel kräver systematisk åtgärd för att återställa trådintegriteten.
För hårt åtdragen skärborttagning
När en insats är överdragen eller felaktigt placerad, använd en specialiserad utvinningsverktyg . Sätt in verktygsspetsen i insatsspolen, tryck ordentligt och rotera moturs för att backa ut insatsen. För envisa fall, applicera penetrerande olja och låt den dra innan extraktionsförsök.
Borttagning av trasig skär
Om insatsen går sönder under installationen:
- Borra ut den trasiga insatsen med en borr något mindre än STI gängborrstorleken för att undvika att skada huvudtrådarna
- Använd en kranavdragare eller ett lätt-ut-verktyg för att ta bort kvarvarande spiralfragment
- Inspektera det gängade hålet för skador; om gängorna äventyras, borra ut till nästa större skärstorlek eller använd en solid bussningsinsats (Keensert) för reparation
Förebyggande åtgärder
För att förhindra överdragning:
- Använd momentbegränsande installationsverktyg eller förinställda momentnycklar
- Stoppa installationen när insatsen är 0,25–0,75 trådar under ytan — spola aldrig ut eller sticker ut
- Kontrollera att tappdjupet är tillräckligt före installation; otillräckligt djup orsakar "bottom-out" och spolförvrängning
- Använd korrekt smörjning under gängningen för att förhindra gnagsår som kan orsaka skärbindning
Vanliga frågor
Kan trådgänginsatser återanvändas?
Trasselfria insatser kan tas bort och återanvändas flera gånger utan skador. Tanged insatser kan tekniskt tas bort men tången brytning gör återanvändning opraktisk. För applikationer som kräver frekvent underhåll, specificera trasselfria skär från början.
Hur mycket starkare är ett gängat hål med en insats?
En korrekt installerad trådgängsinsats ger en gänga som är 20 % starkare än originaltråden i modermaterialet i spänning och betydligt överlägsen i skjuvning. Belastningsfördelningen över hela skärets längd kontra koncentrationen på de första 2-3 gängorna i ett standardgängat hål ger den primära hållfasthetsfördelen.
Påverkar insatser skruvarnas vridmomentspecifikationer?
Skruvlåsande insatser kräver högre installationsmoment (normalt 1,5–2× standard) på grund av det rådande vridmomentet från greppspolarna. Frigående skär använder standard vridmomentvärden. Kontrollera alltid med insatstillverkarens specifikationer, eftersom undervridning kan orsaka lossning medan överdragning riskerar bultfel.
Är trådgänginsatser standardiserade?
Ja, de flesta skär överensstämmer med DIN 8140 (Europeiska), NASM 21209 (Aerospace), eller MS21209 (Militär standard). Denna standardisering säkerställer kompatibilitet mellan tillverkare för insatser, kranar och installationsverktyg, även om verifiering rekommenderas för kritiska applikationer.
Kan insatser installeras i blinda hål?
Ja, både tanged och tangless inserts fungerar i blinda hål. För tangerade skär i blinda hål, se till att håldjupet rymmer hela skärets längd plus tångavbrottsavstånd. Trasselfria skär är särskilt fördelaktiga för blinda hål eftersom de eliminerar risken för att lösa tungor blir kvar i kaviteten.
Vad orsakar att insatsen "snurrar" eller dras ut?
Sätt rotation i föräldrahålet indikerar otillräckligt radiellt tryck , vanligtvis orsakad av: (1) felaktig STI-tappstorlek som resulterar i överdimensionerade gängor, (2) installation i material under minsta hårdhet/skjuvhållfasthet, eller (3) användning av en för kort skärlängd för lasten. Sanering kräver att man borrar ur och installerar en större insats eller byter till en solid insats med nyckellås.
