Vad är en trådkran?

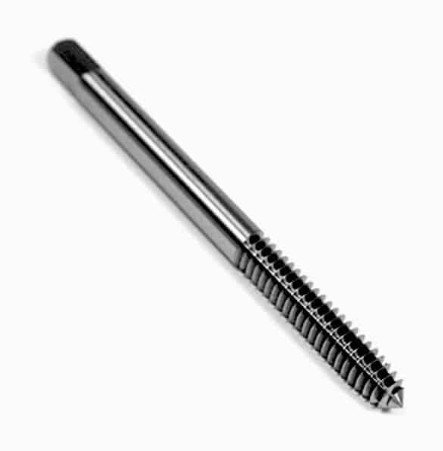

A gängtapp är ett specialiserat skärverktyg utformat för att skapa invändiga gängor i förborrade hål. Den fungerar genom att ta bort material (kapa kranar) eller förskjuta material (bilda kranar) för att skapa spiralformade spår som rymmer skruvar, bultar och andra gängade fästelement. Gängkranar är viktiga inom tillverknings-, bil-, flyg- och VVS-industrier där exakt invändig gängning krävs för montering och mekanisk fastsättning.

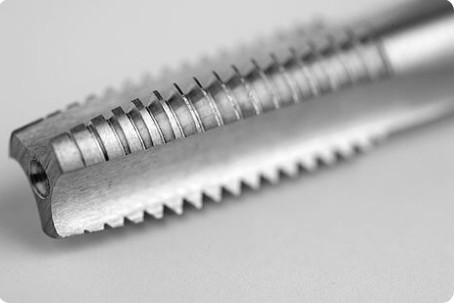

Gängtappar är vanligtvis tillverkade av härdat kromstål, höghastighetsstål (HSS) eller solid hårdmetall för att motstå skärkrafterna och friktionen som genereras under gängningsprocessen. Verktyget har längsgående räfflor som ger skäreggar och kanaler för spånevakuering, tillsammans med en avfasad ledning som styr kranen in i hålet.
Huvudfunktioner för en trådkran
Skapande av intern tråd
En gängtapps primära funktion är att skära eller forma invändiga gängor i hål. Till skillnad från externa gängverktyg (matriser), arbetar kranar från insidan av en cylindrisk yta, vilket skapar honkomponenten i en gängad anslutning. Detta möjliggör säker fastsättning av bultar, skruvar och bultar på metall-, plast- eller kompositarbetsstycken.
Trådreparation och restaurering
Kranar fyller en kritisk funktion för att reparera skadade eller avskalade invändiga gängor. Genom att skära av gängprofilen kan tapparna återställa slitna gängor till sina ursprungliga specifikationer, vilket sparar högvärdiga komponenter från skrotning. Detta är särskilt viktigt vid motorreparationer, maskinunderhåll och flygtillämpningar, där kostnaderna för utbyte av komponenter är betydande.
Chiphantering och evakuering
Olika krangeometrier är konstruerade för att hantera chips effektivt. Spiralspetskranar trycker spån framåt (idealiskt för genomgående hål), medan spiralspetsar drar spån bakåt (nödvändigt för blinda hål). Denna spånevakueringsfunktion förhindrar verktygsbrott och säkerställer gängkvalitet.
Hur man använder en trådkran för trådberäkningar
Tryck på borrstorleksberäkning
Innan du gängar måste du borra ett pilothål till rätt diameter. Tappborrstorleken beräknas för att uppnå ungefär 65–75 % trådingrepp , vilket ger optimal balans mellan styrka och vridmoment. Ett borrhål bara 0,2 mm underdimension kan öka tappningsmomentet med 15–25 % , vilket avsevärt ökar risken för brott.

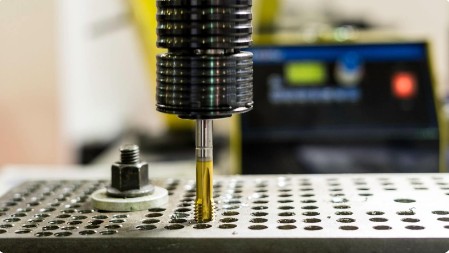

RPM och matningshastighetsberäkning
För CNC-gängning beräknas spindelhastigheten (RPM) med formeln: RPM = (Skärhastighet × 1000) / (π × Tap Diameter) . Matningshastigheten måste exakt överensstämma med gängstigningen – varje felmatchning orsakar att gängan fastnar eller går sönder. Till exempel kräver en M6×1,0 kran exakt 1,0 mm matning per varv.
Djupberäkning för blinda hål
När du gängar blinda hål, beräkna det borrdjup som ska tillhandahållas 3–5 stigningslängder av spelrum över det erforderliga gängdjupet. Detta förhindrar kranen från att komma i kontakt med hålets botten, vilket orsakar omedelbart brott. För en M8×1,25-gänga som kräver 20 mm gängdjup, borra till minst 24–26 mm djup.

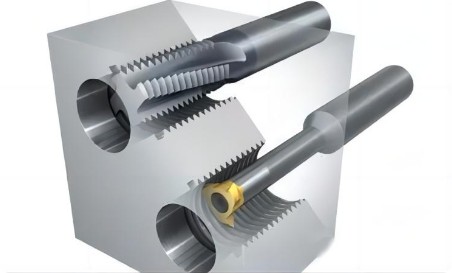

Trådtryck kontra andra trådningsmetoder
Nyckelinsikt: Gängfräsning är att föredra för material som överstiger 50 HRC eller högvärdiga delar eftersom trasiga fräsar är lättare att ta bort än trasiga kranar. Formulärtappningserbjudanden 3× längre livslängd än att skära kranar i aluminium, men är begränsad till material ≤36 HRC.
Skillnaden mellan en kran och en gängad kran
Termerna används ofta omväxlande, men det finns subtila skillnader:
- "Knacka" är den allmänna termen för alla verktyg som används för att skapa invändiga gängor, inklusive handtappar, maskintappar och formtappar.
- "Trådtryck" hänvisar specifikt till den kompletta skärverktygsenheten med definierad gänggeometri, räfflor och skaftkonfiguration utformad för att producera standardiserade gängprofiler (t.ex. UNC, UNF, Metrisk).
I praktisk användning betonar "gängtapp" verktygets funktion att skapa spiralformade gängor, medan "tapp" kan referera mer allmänt till verktygskategorin. Båda termerna beskriver samma grundläggande verktygsfamilj.
Hur man förhindrar kranbrott
Kranbrott är bland de mest kostsamma bearbetningsfelen, med trasiga kranar i blinda hål som ofta kräver EDM-extraktion som kan kosta mer än själva delen. Implementera dessa beprövade strategier:
Optimera storleken på pilothålen
Mål 75 % trådingrepp snarare än 100%. Helgänga ger bara 5 % styrka men tredubblar vridmomentkraven. Verifiera borrstorleken vid installationen – lita aldrig enbart på programdata.
Välj Proper Tap Geometry
- Genomgående hål: Använd spiralspets (pistolnos) kranar som trycker chips framåt
- Blindhål: Använd spiralrör som drar spån uppåt
- Djupa hål (>1,5× diameter): Implementera cykler för hackning
Kontrollera skärparametrar
Minska skärhastigheten med 20–30 % för härdat stål. Använd styvt gängläge i CNC för att synkronisera spindelhastighet och matningshastighet – felinriktning orsakar ojämn belastning och brott.
Säkerställ korrekt smörjning
Oljebaserade skärvätskor med tillsatser för extremt tryck överträffar vattenlösliga kylvätskor för tappning. För rostfritt stål 316L orsakar otillräcklig smörjning arbetshärdning och fastsättning.
Underhåll verktygs- och maskinförhållanden
- Byt ut kranar proaktivt baserat på trådantalgränser, utan att vänta på fel
- Kontrollera att spindeln är slut ≤0,01 mm
- Använd flytande kranhållare för att hantera mindre snedställningar
Vad är ett blindhål och vilken kran bör användas?
Definition av ett blindhål
A blinda hål är ett hål som inte passerar helt genom arbetsstycket — det har en stängd botten. Till skillnad från genomgående hål, fångar blinda hål spån inuti, vilket gör trådskapandet betydligt mer utmanande. Blinda hål är vanliga i motorblock, hydrauliska grenrör och konstruktionskomponenter där fästelement inte får sticka ut genom den motsatta sidan.
Rekommenderade krantyper för blinda hål

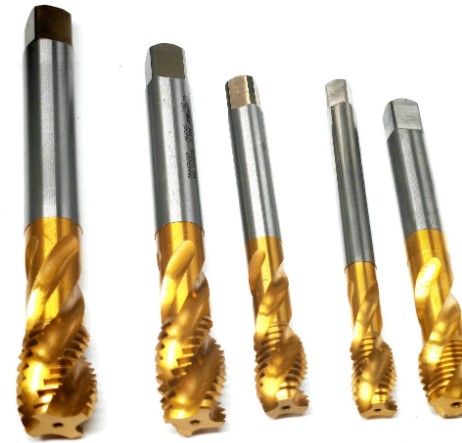

Kritiskt krav: För blinda hål, använd alltid spiralflöjtkranar med interna kylvätskekanaler om möjligt. Dessa drar spån uppåt och ut ur hålet, vilket förhindrar packning i botten som orsakar brott. För hål som är djupare än 1,5× diameter, implementera hackning – för fram 2–3 gängor och dra sedan tillbaka för att rensa spån.
Hur man underhåller en trådkran
Rengöring och förvaring
Efter varje användning, rengör kranarna noggrant med en borste och lösningsmedel för att avlägsna spån och skärvätskerester. Förvara kranar i enskilda fack eller skyddshylsor för att förhindra kantskador. Kasta aldrig kranar i verktygslådor där de kan komma i kontakt med andra verktyg.
Besiktning och slipning
Inspektera kranens skäreggar under förstoring med avseende på slitage, flisning eller uppbyggd egg. Slipa om räfflor när slitage upptäcks, men slipa aldrig botten av flöjten – Detta försvagar verktyget. Ta bort alla slitna sektioner under omslipning för att återställa korrekt geometri. Undvik att skapa en för smal landbredd vid omslipning.
Beläggning och ytbehandling
Applicera ytbehandlingar som t.ex Titannitrid (TiN) eller ångoxid för att minska friktionen och förlänga verktygets livslängd. TiCN-beläggningar är särskilt effektiva för applikationer i rostfritt stål. Ombelagda kranar kan uppnå 2–3× verktygets livslängd av obelagda verktyg.
Livsledning
Upprätta förutbestämda gränser för verktygets livslängd baserat på material och trådantal. Till exempel kan en HSS kran i aluminium bearbeta 500–1000 hål , medan samma kran i rostfritt stål 316L bara får hålla 50–100 hål . Byt ut kranarna proaktivt – slitna kranar skär underdimensionerade gängor och kräver högre vridmoment, vilket ökar risken för brott.
Vanliga frågor om trådkranar
Varför går min kran hela tiden sönder i blinda hål?
Den vanligaste orsaken är spånansamling i botten av hålet . Byt till gängtappar som drar spån uppåt, verifiera att ditt borrdjup ger tillräckligt med spelrum (3–5 stigningar bortom gängdjupet) och överväg hackningscykler för djupa hål.
Kan jag använda samma kran för hand- och maskintappning?

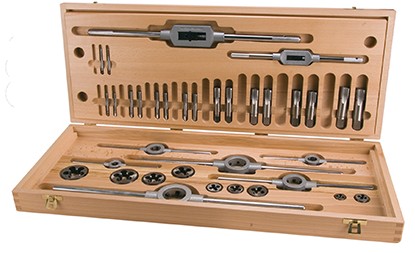

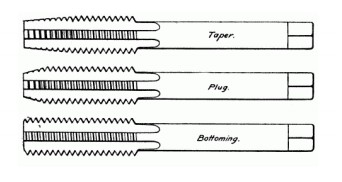

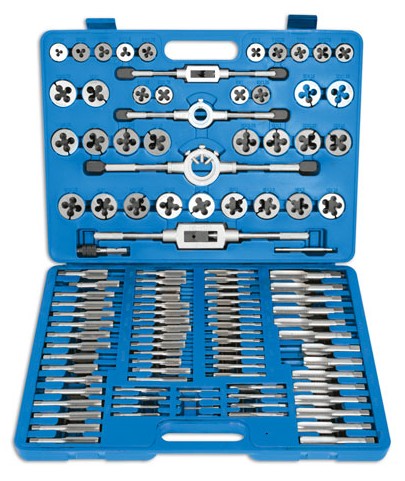

Handtappar (kona, plugg, bottensatser) är designade för manuell användning med gängtappnycklar och har specifika faslängder för progressiv skärning. Maskinkranar är konstruerade för användning i CNC/bearbetningscenter med synkroniserade matningshastigheter. Medan handkranar kan användas i maskiner, bör maskinkranar inte användas manuellt på grund av deras aggressiva geometri.
Vad är skillnaden mellan att skära och forma kranar?
Kapning av kranar ta bort material för att skapa trådar och producera spån. Formar kranar (rulltappar) förskjuter material utan spånbildning, vilket skapar starkare gängor med bättre ytfinish. Formningstappar kräver dock material ≤36 HRC och ger något större gängor, vilket kräver större styrhål.
Hur tar jag bort en trasig kran från ett hål?
Borttagningsmetoder inkluderar: (1) Kranutdragare som greppar det trasiga skaftet, (2) Electrical Discharge Machining (EDM) för att bränna ut kranen, (3) Noggrann borrning med vänsterborr, eller (4) Kemisk upplösning för högvärdiga delar. Förebyggande är alltid mer kostnadseffektivt – borttagning av trasig kran kan kosta mer än själva arbetsstycket.
Varför är mina trådar för snäva eller för lösa?
Lösa trådar indikera överdimensionerade borrhål eller slitna kranar som skär underdimensionerade. Täta trådar föreslå underdimensionerade borrar, slitna kranar som skär underdimensionerade (flankslitage ökar stigningsdiametern) eller otillräcklig smörjning som orsakar skador. Verifiera alltid borrstorlek och ange toleransklasser (6H för metrisk, 2B för Unified) på ritningar.
Vilken skärhastighet ska jag använda för gängning?
Typiska ythastigheter: Aluminium: 15–25 m/min; Kolstål: 8–12 m/min; Rostfritt stål: 4–8 m/min; Härdat stål (>45 HRC): 3–5 m/min . När du är osäker, börja i den nedre änden och öka gradvis. För hög hastighet orsakar arbetshärdning i rostfritt och värmeuppbyggnad som accelererar slitage.
