Fine Pitch Wire Thread Insert

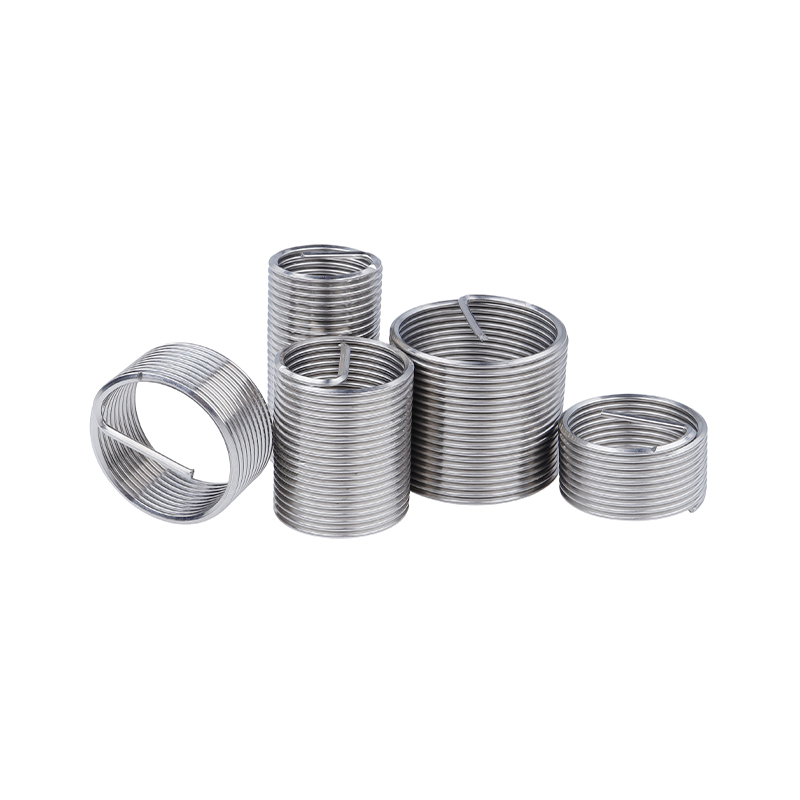

Fine Pitch Wire Thread Insert är en trådgänga med en fin-pitch gängdesign. Jämfört med trådgänga med grov stigning i samma kategori är dess gängavstånd mindre, vilket ger fler ingreppständer inom samma nominella diameter. Detta fördelar belastningen jämnare och förbättrar vibrationsmotståndet och tätningsförmågan hos den gängade anslutningen. Tillverkad av precisionslindad diamantformad rostfri ståltråd, bildar den inre gängor med hög precision i mjuka material som aluminium eller plast, eller i skadade gängade hål, vilket effektivt tar itu med problem som gängavskalning, slitage och korrosion. Den tillhandahåller en pålitlig gängförstärkningslösning för precisionsutrustning, hydraulsystem och andra applikationer som kräver hög stabilitet och tätningsprestanda.

PREV：Skruvlåsinsats NÄSTA:Ingen nästa artikel

Produktegenskaper

Fin gängdesign: Mindre gängstigning med fler ingreppständer, vilket säkerställer jämnare lastfördelning och bättre vibrations- och anti-lossningsprestanda jämfört med skär med grov stigning. Lämplig för högfrekventa vibrationsförhållanden.
Precisionsgängformning: Tillverkad av diamantformad rostfri ståltråd som bildar inre gängor med hög precision som säkerställer koaxial inriktning och monteringsnoggrannhet.
Slitage- och korrosionsbeständighet: Rostfritt stål ger utmärkt slitage- och korrosionsbeständighet, lämplig för fuktiga, kemiska eller andra tuffa miljöer, vilket förlänger gängans livslängd.
Gängreparationsfunktion: Kan snabbt reparera skadade fingängade hål utan att ersätta grundmaterialet, vilket avsevärt minskar kostnaderna för utrustningens underhåll.
Överlägsen tätningsprestanda: Den fina gängade designen ger en större kontaktyta, förbättrar anslutningstätningen, lämplig för hydrauliska, pneumatiska och andra läckagekänsliga applikationer.

Tillämpningar

Precisionsinstrument: Uppnå gänganslutningar med hög precision i kritiska komponenter i medicinsk utrustning och mätinstrument, vilket säkerställer stabil och tillförlitlig drift.
Hydrauliska och pneumatiska system: Förstärk gängor på komponenter som hydrauliska ventiler och cylindrar, förbättra tätningsprestanda och förhindra mediumläckage.
Flyg: Förstärk fingängade anslutningar i aluminiumbaserade lättviktskomponenter för flygtillämpningar, vilket uppfyller kraven på hög tillförlitlighet.
Biltillverkning: Används i högvibrerande komponenter som växellådor och motorer för att förbättra gängvibrationsmotståndet och anti-lossningsprestandan.

Produktspecifikationer

Nominell Diameter	Pitchp	Nominell xd	längd cew aloo		Frestateomin	uterdiametermax	BitDiameterΦ	DianebrmborMumbe oftet	Pitchp	Nominell längdMhmbercftF ems åt ytterdiameter					DrillDiameterΦ
			mm	Antal varv						xd	mm	W	min	max
2	0.4	1d	2.00	2.9	2.6	2.8	2.1	2-56	0.435	1d	2.2	3.0	2.7	2.9	2.4
		1,5d	3.00	4.9						1,5d	3.3	5.25
		2d	4.00	6.9						2d	4.4	7.4
		2,5d	5.50	8.9						2,5d	5.5	9.6
2.5	0.45	1d	2.50	3.5	3.3	3.5	2.6	4-40	0.635	1d	2.9	2.8	3.66	4.04	3.1
		1,5d	3.75	5.9						1,5d	4.3	4.8
		2d	5.00	8.1						2d	5.8	6.8
		2,5d	6.25	10.5						2,5d	7.2	8.8
3	0.5	1d	3.00	3.9	3.8	4.0	3.1	6-32	0.794	1d	3.5	2.8	4.52	4.90	3.8
		1,5d	4.50	6.3						1,5d	5.3	4.8
		2d	6.00	8.7						2d	7.0	6.7
		2,5d	7.50	11.1						2,5d	8.3	8.7
4	0.7	1d	4.00	3.7	5.1	5.3	4.2	8-32	0.794	1d	4.2	3.5	5.20	5.56	4.4
		1,5d	6.00	6.1						1,5d	6.3	5.9
		2d	8.00	8.4						2d	8.3	8.3
		2,5d	10.00	10.9						2,5d	10.5	10.7
5	0.8	1d	5.00	4.3	6.4	6.6	5.2	10-32	0.794	1d	4.8	4.1	6.19	6.68	5.1
		1,5d	7.50	6.9						1,5d	7.2	6.8
		2d	10.00	9.7						2d	9.6	9.5
		2,5d	12.50	12.3						2,5d	12.1	12.1
6	1.	1d	6.00	4.2	7.6	7.9	6.3	1/4-20	1.270	1d	6.4	3.4	7.86	8.38	6.7
		1,5d	9.00	6.9						1,5d	9.5	5.7
		2d	12.00	9.6						2d	12.7	8.0
		2,5d	15.00	12.3						2,5d	15.9	10.3
8	1.25	1d	8.00	4.7	9.9	10.1	8.3	5/16-18	1.411	1d	7.9	4.0	9.64	10.16	8.4
		1,5d	12.00	7.4						1,5d	11.9	6.6
		2d	16.00	10.6						2d	15.9	9.3
		2,5d	20.00	13.5						2,5d	19.8	11.9
10	1.5	1d	10.00	5.0	12.1	12.5	10.4	3/8-16	1.588	1d	9.5	4.4	11.48	11.99	10
		1,5d	15.00	8.1						1,5d	14.3	7.2
		2d	20.00	11.2						2d	19.1	10.1
		2,5d	25.00	14.2						2,5d	23.8	12.9
12	1.75	1d	12.00	5.2	14.4	14.8	12.4	16/7-14	1.814	1d	11.1	4.5	13.36	13.99	11.6
		1,5d	18.00	8.4						1,5d	16.7	7.4
		2d	24.00	11.7						2d	22.2	10.3
		2,5d	30.00	14.7						2,5d	27.8	13.1
14	2	1d	14.00	5.6	16.8	17.2	14.5	1/2-13	1.954	1d	12.7	4.8	15.16	15.80	13.2
		1,5d	21.00	8.8						1,5d	19.1	7.9
		2d	28.00	12.0						2d	25.4	10.9
		2,5d	35.00	15.2						2,5d	31.8	13.9
16	2	1d	16.00	6.5	19.0.	19.4	16.5	5/8-11	2.309	1d	15.9	5.3	18.84	19.48	16.6
		1,5d	24.00	10.1						1,5d	23.8	8.3
		2d	32.00	13.8						2d	31.8	11.8
		2,5d	40.00	17.5						2,5d	39.7	15.0
20	2.5	1d	25.00	6.3	23.7	24.2	20.6	3/4-10	2.540	1d	19.1	5.9	22.36	23.00	19.7
		1,5d	30.00	10.0						1,5d	28.6	9.4
		2d	40.00	13.7						2d	38.1	13.0
		2,5d	50.00	17.4						2,5d	47.6	16.6
24	3	1d	24.00	6.2	28.6	29.1	24.8	7/8-9	2.822	1d	22.2	6.3	25.93	26.72	23
		1,5d	36.00	10.0						1,5d	33.3	10.0
		2d	48.00	14.0						2d	44.5	13.7
		2,5d	60.00	18.0						2,5d	55.6	17.4

Överensstämmer med

Explain

Skruvhylsans nominella diameter (skruvens nominella diameter)

Trådstigning

Skruvhylsa i otillstånd, FS skruvhylsa nummer

中

Val av dilbitdiameter för FS-skruvning

Skruvhylsa i främmande tillstånd, ytterdiameter på FS-skruvhylsa

Skruvhylsan nominell längd

Skruvhylsan fördjupningsdjup

Montering av FS-skruvhylsa med invändigt gängat hål ffekt gänglängd

Maximalt skruvdjup när FS-skruvskaftet inte tas bort under installationen

Faktisk effektiv längd på hålet för S-skruvinstallation
