Vad är en intern-extern gängomvandlingsmutter och hur fungerar den?

Vad är en Intern-extern gängomvandlingsmutter

En invändig-extern gängomvandlingsmutter är ett litet cylindriskt fästelement som bär två olika gängformer på en enda kropp: en yttre gänga på dess yttervägg och en invändig gänga som löper genom dess hål. Den installeras i ett förgängat eller förborrat hål med hjälp av den yttre gängan, och när den väl sitter på plats accepterar den invändiga gängan en bult, tapp eller skruv av en annan storlek eller gängstandard. Denna komponent kallas också vanligtvis för en gängadaptermutter, en dubbelgängad mutter eller en gängreducermutter, och alla dessa termer beskriver samma grundläggande funktion att överbrygga två olika gängspecifikationer inom en del.

Rent praktiskt tillåter en gängad adapter av detta slag ett hål som ursprungligen var dimensionerat för ett fästelement att säkert acceptera ett annat fästelement, utan att bearbeta ett nytt hål eller ändra den omgivande strukturen. Detta är särskilt användbart när utrustningen använder blandad metrisk och imperial hårdvara, när ett originalhål har blivit slitet eller skadat, eller när en designändring kräver att en mindre eller större bult monteras i en befintlig monteringspunkt. Eftersom omvandlingsmuttern standardiserar den resulterande gängan, stöder den också utbytbarhet mellan enheter som annars skulle kräva specialbearbetade delar.

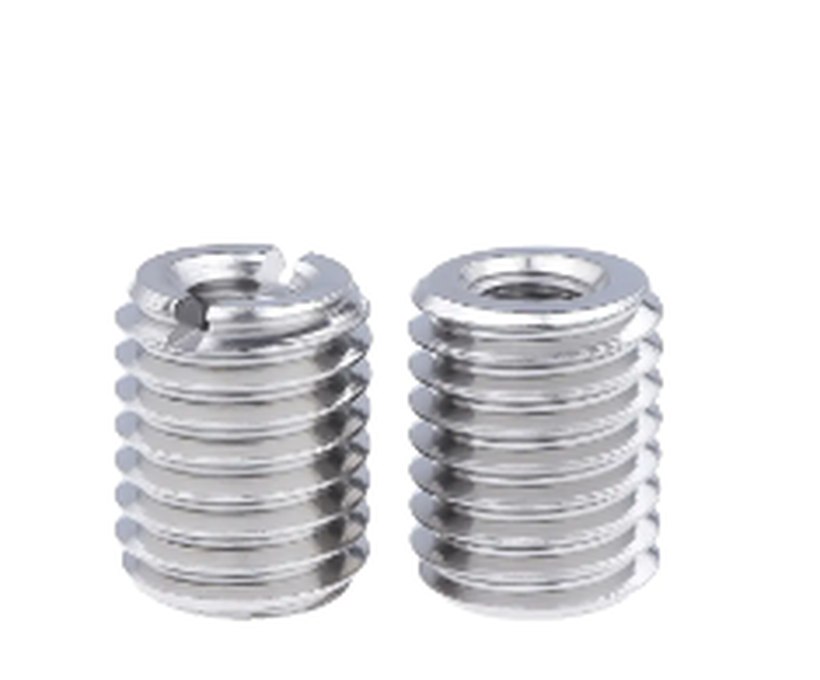

Bilden ovan visar en invändig-extern gängomvandlingsmutter av rostfritt stål tillverkad i två konfigurationer. Delen till vänster inkluderar en slitsad topp, som gör att muttern kan drivas med ett platt bladverktyg under installationen, medan delen till höger använder en slät borrning och vanligtvis drivs med en invändig sexkantsnyckel eller en dedikerad installationskran. Båda delarna delar samma grundläggande struktur: en spiralformad yttre gänga på den yttre ytan för förankring i bashålet och en separat invändig gänga inuti hålet som tar emot det passande fästelementet. Omvandlingsmuttrar av denna typ är tillverkade av kolstål, rostfritt stål eller mässing, med rostfritt stål som vanligtvis väljs för applikationer där korrosionsbeständighet är en prioritet.

Invändig-extern gängomvandlingsmuttrar, dubbelgängade muttrar och gängade adaptrar av denna generella design används i stor utsträckning där gängan som redan finns i ett hål inte matchar fästelementet som behöver installeras, inklusive maskinmontering, montering av fordonskomponenter, utrustningsunderhåll och allmän reparation av slitna eller skadade gängade hål.

Hur en intern-extern gängomvandlingsmutter fungerar

Arbetsprincipen för en gängadaptermutter är enkel när de två gängsystemen är separerade konceptuellt. Den yttre gänga griper in i basmaterialet , oavsett om det är ett förgängat metallhål, en gängad nav eller en passande fixtur, och det är denna yttre gänga som avgör hur muttern hålls kvar i den omgivande strukturen. Den invändig gänga griper in i det inkommande fästelementet , och denna innergänga väljs oberoende av yttergängan, vilket är precis vad som gör att delen kan konvertera mellan två olika storlekar eller standarder. Mellan installation och slutlig användning överförs vridmomentet genom själva mutterkroppen, så både väggtjocklek och materialval påverkar hur mycket belastning enheten kan bära.

Under installationen drivs den yttre gängan in i bashålet till ett specificerat djup, varefter det inre hålet är redo att ta emot den passande bulten eller skruven. Den isometriska illustrationen nedan markerar de huvudsakliga strukturella egenskaperna hos en typisk intern-extern gängomvandlingsmutter, inklusive den yttre gängkroppen, det invändiga gängade hålet, den totala längden och den yttre diametern, som tillsammans definierar hur delen specificeras och beställs.

Som det isometriska diagrammet visar är den yttre gängan och den invändiga gängan funktionellt åtskilda även om de delar samma kropp, vilket är kärndesignidén bakom varje invändig-extern gängomvandlingsmutter, dubbelgängad mutter och gängad adapter. Den totala längden och ytterdiametern är de två dimensioner som oftast används för att specificera en del, eftersom de avgör om muttern fysiskt kommer att passa inom det tillgängliga håldjupet och hålspelet. Drivfunktionen, oavsett om den är en slits eller en invändig sexkant, påverkar bara hur delen installeras och påverkar inte dess lastbärande beteende när den väl sitter. Väggtjockleken mellan det invändiga hålet och den utvändiga gängroten är en annan faktor som installatörer bör vara medvetna om, eftersom en tunnare vägg generellt minskar det vridmoment som delen säkert tål under installationen. Att förstå denna tvåtrådiga struktur gör det lättare att välja rätt storlek vid konvertering mellan metrisk och imperial hårdvara, vilket beskrivs i nästa avsnitt.

Trådtyper och standardstorlekstäckning

Varje invändig-extern gängomvandlingsmutter definieras av två separata gängangivelser, en för den yttre gängan och en för den inre gängan, och var och en av dessa kan oberoende följa antingen det metriska systemet eller det enhetliga tumsystemet. A metrisk till imperialgängad adaptermutter är helt enkelt en del där den utvändiga gängan följer ett system, vanligtvis metriskt, medan den inre gängan följer den andra, vanligen enhetlig grov eller enhetlig fin. Denna flexibilitet är det som gör dubbelgängade muttrar användbara i anläggningar som underhåller både metrisk och imperial utrustning sida vid sida.

Inom det metriska systemet beskrivs gängor av ISO 261 standarden för allmänna ändamål, som definierar nominella diametrar och deras tillhörande serier med grov och fin stigning. Inom det tumbaserade systemet förblir Unified Grovt (UNC) och Unified Bra (UNF)-serierna som definieras i ASME B1.1 de mest refererade beteckningarna i nordamerikanska maskiner och fordonstillämpningar. Invändig-extern gängomvandlingsmuttrar tillverkas vanligtvis för att täcka ett nominellt område från runt M3 upp till M30 på den metriska sidan , med ett jämförbart utbud tillgängligt i enhetliga grova och enhetliga fina beteckningar, vilket gör att en enda produktfamilj kan tjäna ett brett spann av hålstorlekar utan anpassade verktyg.

När du anger en leverantör av gängadaptermutter eller begär en anpassad gängreducermutter, är det generellt sett god praxis att bekräfta både de yttre och interna gängangivelserna separat, tillsammans med stigningsserien, snarare än att anta att en enda storleksbeteckning täcker båda gängorna. Detta undviker missmatchningar under monteringen och förkortar inköpsprocessen för ingenjörs- och inköpsteam.

Materialalternativ och jämförande prestanda

Invändig-extern gängomvandlingsmuttrar tillverkas vanligtvis i tre basmaterial: kolstål, rostfritt stål och mässing, och valet mellan dem beror i allmänhet på balansen mellan styrka, korrosionsbeständighet och temperaturtolerans som krävs av applikationen. Kolstål erbjuder en stark generell mekanisk prestanda och används ofta för standardmontering av maskiner där driftmiljön är torr och kontrollerad. Rostfritt stål byter ut en liten mängd råhållfasthet för meningsfullt bättre korrosionsbeständighet, vilket är anledningen till att en gängomvandlingsmutter av rostfritt stål ofta specificeras för utomhusutrustning, närliggande marina miljöer eller komponenter som utsätts för spolning och fukt. Mässing ger bra bearbetningsförmåga och användbar elektrisk och termisk ledningsförmåga, och den väljs ofta för elektronikhöljen eller precisionsinstrument där brytningsmotstånd och icke-magnetiska egenskaper har större betydelse än toppstyrka.

Diagrammet nedan visar en relativ jämförelse av dessa tre material över tre prestandadimensioner på en generell skala från noll till tio. Värdena är illustrativa och avsedda att återspegla allmänt erkända materialegenskaper snarare än resultat från en enda laboratorietestrapport, så de bör användas som en allmän planeringsreferens snarare än en exakt specifikation.

Som diagrammet illustrerar ger både kolstål och rostfritt stål högt värde på draghållfasthet, vilket förklarar varför båda är vanliga val för bärande maskinerifogar. Rostfritt stål visar en klar fördel i korrosionsbeständighet, i överensstämmelse med dess utbredda användning som gängomvandlingsmutter av rostfritt stål i fuktiga eller utomhusmiljöer. Mässing spår något på rå draghållfasthet men förblir ett praktiskt alternativ där bearbetbarhet och icke-magnetiskt beteende är viktigare än topplastkapacitet. Temperaturtoleransen följer ett liknande mönster, där rostfritt stål i allmänhet bibehåller mekaniska egenskaper över ett bredare intervall än mässing. Ingen av dessa skillnader gör att ett material är universellt överlägset, och det korrekta valet beror på att materialet anpassas till monteringens specifika mekaniska och miljömässiga krav.

Belastningskapacitet och trådkopplingsdesign

Mängden belastning som en gängadaptermutter kan överföra innan gängan remsar eller dras ut är nära kopplad till hur mycket gängingreppslängd som finns tillgänglig, vilket betyder hur djupt den yttre gängan sitter i bashålet. Allmänna referenser för fästelementdesign, inklusive vägledning som är allmänt dokumenterad i resurser såsom Maskiner's Handbook, indikerar att utdragshållfastheten ökar snabbt när ingreppslängden växer från ett grunt djup och sedan planar ut när ingreppet når ungefär en och en halv till två gånger den nominella diametern. Utöver den punkten bidrar ytterligare djup med jämförelsevis lite extra hållfasthet, eftersom de yttre gängorna närmast hålets ingång bär en oproportionerlig del av belastningen.

Detta förhållande är en generell ingenjörsprincip snarare än ett fast antal för varje del, eftersom faktisk prestanda också beror på basmaterialets hårdhet, gängpassningsklass och installationskvalitet. Trots det är trenden nedan en användbar planeringsreferens när man bestämmer hur djupt ett hål ska gängas för att acceptera en given omvandlingsmutter, särskilt för en kraftig dubbelgängad mutter för maskiner där fogen kommer att se upprepad belastning.

Kurvan stiger kraftigt mellan grunt ingrepp och ungefär en gånger den nominella diametern, vilket är det område där det mesta av den användbara hållfastheten uppnås. Mellan en och två gånger diametern fortsätter kurvan att klättra men i en långsammare takt, vilket visar minskande avkastning när ingreppsdjupet ökar ytterligare. Utöver ungefär två gånger diametern planar trenden ut, vilket indikerar att ytterligare håldjup ger liten praktisk nytta för de flesta standardapplikationer. Detta mönster överensstämmer med allmän gängmekanik, där de första flera ingripande gängorna bär en större andel av den axiella belastningen än gängorna längre ner i hålet. För ingenjörer som specificerar en anpassad OEM-del för gängreducermutter, stöder denna trend val av en ingreppslängd i diameterintervallet en och en halv till två som ett rimligt allmänt mål för balanserad styrka utan överdrivet håldjup.

Typiska tillämpningsscenarier över branscher

Invändig-extern gängomvandlingsmuttrar och dubbelgängade muttrar förekommer i ett brett spektrum av industriella miljöer, och de fyra kategorierna nedan representerar de allmänna områden där dessa industriella gängomvandlingskomponenter oftast specificeras. Fordonsmontering är fortfarande ett av de största applikationsområdena , som täcker motorkomponenter, transmissionshus och chassimonteringspunkter där blandade gängstandarder är vanliga på olika fordonsplattformar. Allmänna maskiner följer tätt, där gängadaptermuttrar används både vid originalmontering och vid fältreparation av avskalade eller skadade hål. Flyg- och järnvägstillämpningar tenderar att kräva snävare materialspårbarhet och konsistens, medan hydraulsystem och annan specialiserad utrustning täcker den återstående andelen.

Diagrammet nedan presenterar en allmän, illustrativ uppdelning av dessa applikationskategorier, avsedda att återspegla allmänt observerade användningsmönster över sektorn för gängade fästelement snarare än siffror från en specifik marknadsstudie.

Bilindustrin och allmänna maskiner står tillsammans för majoriteten i denna illustrativa uppdelning, vilket stämmer överens med det faktum att båda sektorerna kombinerar höga monteringsvolymer med ett frekvent behov av att förena metrisk och imperialisk hårdvara på samma produktionslinje. Flyg- och järnvägsapplikationer utgör en mindre men ändå meningsfull andel, och dessa industrier lägger vanligtvis ytterligare tonvikt på materialspårbarhet och dokumenterad kvalitetskontroll med tanke på den säkerhetskritiska karaktären hos de involverade sammansättningarna. Hydraulisk och annan specialiserad utrustning representerar den återstående delen, där omvandlingsmuttrar ofta används för att anpassa passportar eller reparera gängade anslutningar på pumpar och grenrör. De relativa storlekarna på dessa segment kan variera beroende på regional industriell sammansättning, så läsare bör behandla diagrammet som en allmän orientering snarare än ett exakt marknadsmått. Trots det är mönstret användbart för att förstå varför industriella trådkonverteringskomponenter är konstruerade för att tjäna flera sektorer samtidigt snarare än ett enda smalt användningsfall.

Material- och miljökompatibilitet

Att välja rätt material för en given driftsmiljö är ett av de mest praktiska besluten när man skaffar en dubbelgängad muttertillverkare för ett specifikt projekt. Värmekartan nedan sammanfattar allmän lämplighet över fyra vanliga miljöer, med mörkare nyanser som representerar en starkare allmän passform baserat på väletablerade materialegenskaper snarare än en formell testmatris. Den här typen av jämförelse är användbar vid tidig designgranskning, innan en slutlig specifikation låses in, eftersom den belyser vilken materialfamilj som är värd att utvärdera först för en given miljö.

Kolstål visar en stark passform för allmänna maskiner, där miljön vanligtvis är torr och kontrollerad, men dess lämplighet sjunker i marina eller korrosiva miljöer utan ytterligare plätering eller beläggning. Rostfritt stål bibehåller en hög lämplighetsklassificering i de flesta miljöer, vilket är anledningen till att det förekommer så ofta i specifikationerna för invändiga och yttre gängomvandlingsmuttrar som används utomhus eller i tvättställen. Mässing är generellt väl lämpad för elektronik och precisionsinstrument, där dess icke-magnetiska beteende och konduktivitet är mer värdefulla än råhållfasthet, medan dess korrosionsbeständighet sitter mellan kolstål och rostfritt stål i allmänna industriella miljöer. Dessa mönster är förankrade i väldokumenterad materialvetenskap snarare än patentskyddad data, och de är avsedda som en utgångspunkt för materialscreening snarare än ett substitut för miljöspecifik teknisk granskning. Köpare som utvärderar en leverantör av gängadaptermutter för ett nytt program använder ofta en enkel passningsmatris som den här för att välja kandidatmaterial innan de begär detaljerade mekaniska data.

Installationsvägledning

Att installera en invändig-extern gängomvandlingsmutter korrekt har en direkt effekt på hur väl den färdiga fogen presterar, och den allmänna sekvensen nedan återspeglar vanlig praxis för både slitsade och icke-slitsade varianter. Förberedelse av bashålet är det steg som med största sannolikhet påverkar den slutliga prestandan, eftersom ett underdimensionerat eller felinriktat pilothål kan leda till korsgängning under installationen. Stegen presenteras i en typisk ordning, även om specifika produkter kan innehålla ytterligare vägledning från leverantören för ovanliga basmaterial eller miljöer med hög vibration.

1. Bekräfta den yttre gängstorleken mot det gängade hålet och den invändiga gängstorleken mot fästelementet som ska installeras, kontrollera både diametern och stigningsserien.
2. Inspektera pilothålet för att se om det är rent, ta bort spån, olja eller skräp som kan störa hela gängan.
3. Applicera en gänglåsande blandning om applikationen involverar vibrationer eller upprepade belastningscykler, följ blandningstillverkarens instruktioner för härdningstid.
4. Kör in omvandlingsmuttern i hålet med lämpligt verktyg, oavsett om det är en platt medbringare för en slitsad del eller en insexnyckel eller installationskran för en icke-slitsad del, och håll verktyget i linje med hålets axel.
5. Sätt in muttern till det angivna djupet, vanligtvis i jämnhöjd med eller något under den omgivande ytan, såvida inte konstruktionen kräver ett specifikt avstånd.
6. Kontrollera att den invändiga gängan är ren och oskadad innan du installerar den passande bulten, tappen eller skruven, dra sedan åt till det momentvärde som är lämpligt för den inre gängans storlek och material.

Att hoppa över hålförberedelsesteget är en av de vanligaste källorna till installationsproblem, eftersom skräp som finns kvar i hålet kan hindra den yttre gängan från att sitta helt och minska den effektiva ingreppslängden som diskuterats tidigare i den här artikeln. För upprepad produktionsanvändning standardiserar många monteringsteam på ett specifikt drivverktyg och vridmomentinställning för varje omvandlingsmutterstorlek, vilket hjälper till att bibehålla konsekventa resultat över en monteringslinje.

Gängad adaptermutter vs standard enkelgängad mutter

Det är värt att skilja en intern-extern gängomvandlingsmutter från en vanlig enkelgängad mutter, eftersom de två delarna löser olika problem även om de kan se likadana ut vid första anblicken. En standardmutter har bara en gängstorlek och är utformad för att säkra en bult med matchande specifikation, medan en omvandlingsmutter, dubbelmutter eller gängreducermutter har två oberoende gängangivelser på samma kropp. Tabellen nedan sammanfattar de huvudsakliga funktionella skillnaderna mellan de två deltyperna.

Denna distinktion är viktigast vid anskaffning, eftersom att specificera en standardmutter när en konverteringsfunktion faktiskt behövs inte kommer att lösa ett felmatchande gängproblem. Ingenjörer och köpare som köper en leverantör av gängadaptermutter bör tydligt ange att en dubbelgängad del krävs, tillsammans med båda gänganteckningar, för att undvika förseningar under offert och provtagning.

OEM- och ODM-anpassningsförmåga

Utöver standardkatalogstorlekar kräver många inköpsteam en anpassad OEM-del för gängreducermutter byggd enligt en specifik ritning, med en icke-standardiserad kombination av inre och yttre gängor, en modifierad totallängd eller en specifik ytfinish. Skräddarsydd utveckling av detta slag kräver i allmänhet en tillverkare med egen verktygskapacitet, automatiserad produktionsutrustning och ett kvalitetssystem som kan hålla snäva dimensionella toleranser över stora produktionsvolymer. Detta är särskilt relevant för fordons- och flygprogram, där dokumentation och spårbarhet av delar ofta krävs vid sidan av den fysiska hårdvaran i sig.

Produktionsskala och kvalitetsstyrning

Eftersom efterfrågan på standardiserade gängade anslutningskomponenter fortsätter att växa inom fordons- och allmän maskinsektorn, litar man allt mer på tillverkare som kombinerar ingenjörsstöd med automatiserad produktionskapacitet för både standard- och specialdelar. En anläggning utrustad med hundratals verktygsmaskiner och automatiserade produktionslinjer kan vanligtvis flytta från provgodkännande till volymproduktion mer effektivt än en mindre jobbbutik, vilket är en viktig faktor för OEM-program med definierade leveransscheman. Konsekvent processkontroll över varje produktionssats är det som i slutändan stöder spårbar, repeterbar delkvalitet, vilket betyder lika mycket för en dubbelgängad muttertillverkare som för alla andra leverantörer av precisionsfästen.

Om Dongtai Jinzhize Metal Products Co., Ltd.

Dongtai Jinzhize Metal Products Co., Ltd. är en specialiserad tillverkningsanläggning dedikerad till gängade anslutningsprodukter för fordons- och flygsektorn. Företaget tillverkar främst spiralformade trådinsatser, självgängande insatser, nyckellåsningsinsatser, gängade adaptrar och oljepluggar, tillsammans med matchande installationskranar och verktyg , som placerar inre-extern gängomvandlingsmuttrar och relaterade gängade adaptrar direkt inom sitt kärnsortiment snarare än som ett perifert erbjudande.

Företaget grundades 2015 och drivs från en 10 000 kvadratmeter ägd tillverkningsanläggning utrustad med hundratals verktygsmaskiner och automatiserade produktionssystem. Genom år av utveckling har företaget byggt upp ett erfaret team av design-, utvecklings- och produktionsspecialister, med stöd av ett strukturerat kvalitetsledningssystem och en omfattande mekanism för eftermarknadsservice. Med ett årligt produktionsvärde på 153 miljoner RMB 2024 upprätthåller företaget förmågan till storskalig, stabil leverans till kunder som kräver konsekventa volymer under längre produktionsserier.

Företagets produkter används i stor utsträckning inom fordonsindustrin, inklusive motorer och transmissioner för både passagerar- och kommersiella fordon, såväl som flygindustrin och järnvägsfordonstillverkning. Denna spridning av slutmarknader kräver att företaget upprätthåller konsekventa, spårbara produktionsregister över olika produktlinjer, eftersom kunder inom fordons- och flygindustrin ofta efterfrågar dokumentation tillsammans med de fysiska delarna de köper.

Relaterade gängade anslutningsprodukter

Förutom invändiga och yttre gängomvandlingsmuttrar, tillverkar företaget även spiralformade trådinsatser, som är precisionsinbäddade fästelement gjorda av höghållfast, högelasticitet kallvalsad rostfri ståltråd, lindad till ett diamantformat tvärsnitt. Dessa skär skruvas in i ett förgängat hål för att bilda en hållbar, slitstark standardinvändig gänga, och de används främst i basmaterial med lägre hållfasthet som aluminium, magnesiumlegeringar, plaster och trä, eller för att reparera skadade gängor i gjutjärns- och stålkomponenter. Tillsammans med självgängande insatser, nyckellåsinsatser och oljepluggar tillåter dessa produktlinjer företaget att stödja ett brett utbud av gängade anslutningskrav för kunder som arbetar inom fordons-, flyg-, marin-, precisionsmaskineri och elektroniktillämpningar.
